ผู้ผลิตส่วนประกอบโครงสร้างเหล็กที่สามารถปรับแต่งสำหรับชุดอุปกรณ์ต่างๆ จะเพิ่มประสิทธิภาพการออกแบบโครงสร้างของส่วนประกอบโครงสร้างเหล็กเพื่อปรับปรุงความสามารถในการรับน้ำหนักและน้ำหนักเบาได้อย่างไร
ใน การปรับแต่งและการผลิตส่วนประกอบโครงสร้างเหล็กสำหรับอุปกรณ์ครบชุด การเพิ่มประสิทธิภาพการออกแบบโครงสร้างเพื่อปรับปรุงความสามารถในการรับน้ำหนักและน้ำหนักเบาไปพร้อมๆ กัน ถือเป็นประเด็นหลักของการรักษาสมดุลระหว่างประสิทธิภาพ ต้นทุน และประสิทธิภาพ กระบวนการนี้จำเป็นต้องผสมผสานคุณสมบัติของวัสดุ หลักการทางกล กระบวนการผลิต และสภาพการทำงานจริงเพื่อให้บรรลุเป้าหมายผ่านกลยุทธ์การออกแบบที่เป็นระบบ คำอธิบายโดยละเอียดต่อไปนี้ของวิธีการเฉพาะจากหลายมิติ:
1. การเพิ่มประสิทธิภาพตามคุณสมบัติของวัสดุ: เลือก "รองพื้น" ที่เหมาะสมเพื่อให้ได้ผลลัพธ์สองเท่าโดยใช้ความพยายามเพียงครึ่งเดียว
การเลือกและการใช้วัสดุอย่างเหมาะสมเป็นข้อกำหนดเบื้องต้นสำหรับการเพิ่มประสิทธิภาพโครงสร้าง ความแข็งแรง ความเหนียว ความหนาแน่น และพารามิเตอร์อื่นๆ ของเหล็กต่างๆ นั้นแตกต่างกันอย่างมาก และจำเป็นต้องได้รับการจับคู่อย่างแม่นยำตามความต้องการรับน้ำหนักของส่วนประกอบ สภาพแวดล้อมการทำงาน และปัจจัยอื่นๆ
การใช้งานเหล็กที่มีความแข็งแรงสูง: การใช้เหล็กอัลลอยด์ที่มีความแข็งแรงสูงสูงที่มีความแข็งแรงให้ผลผลิตสูงกว่า (เช่น Q355, Q460 เป็นต้น) สามารถลดความหนาของวัสดุภายใต้สภาวะการรับน้ำหนักเดียวกัน และลดน้ำหนักเดดเวทของโครงสร้างได้โดยตรง ตัวอย่างเช่น เดิมทีคานรับน้ำหนักได้รับการออกแบบให้ใช้เหล็ก Q235 ที่มีความหนา 20 มม. หลังจากใช้เหล็ก Q355 ความหนาจะลดลงเหลือ 16 มม. น้ำหนักจะลดลง 20% และไม่กระทบต่อความจุแบริ่ง
การกระจายวัสดุที่แตกต่างกัน: ตามลักษณะความเค้นของแต่ละส่วนของโครงสร้าง วัสดุที่มีความแข็งแรงสูงจะถูกใช้ในบริเวณที่มีความเค้นสูง และใช้วัสดุธรรมดาในบริเวณที่มีความเค้นต่ำเพื่อให้ได้ "การใช้เหล็กที่ดีบนใบมีด" ตัวอย่างเช่น มีการใช้เหล็กกล้าความแข็งแรงสูงในส่วนที่เน้นความเค้นของฐานอุปกรณ์ ในขณะที่เหล็กกล้าคาร์บอนธรรมดาจะใช้ในส่วนเสริมซึ่งไม่เพียงแต่สามารถรับประกันความแข็งแกร่งโดยรวมเท่านั้น แต่ยังควบคุมต้นทุนและน้ำหนักอีกด้วย
การสำรวจวัสดุใหม่: ในสถานการณ์ที่มีความต้องการน้ำหนักเบาสูงมาก (เช่น โครงสร้างเหล็กของอุปกรณ์เคลื่อนที่) อลูมิเนียมอัลลอยด์หรือวัสดุคอมโพสิต (เช่น วัสดุคอมโพสิตที่ใช้เรซินเสริมคาร์บอนไฟเบอร์) สามารถใช้ในชิ้นส่วนที่ไม่มีการรับน้ำหนักเพื่อสร้างโครงสร้างไฮบริดด้วยเหล็ก อย่างไรก็ตาม ควรให้ความสนใจกับวิธีการเชื่อมต่อและความเข้ากันได้ของวัสดุที่แตกต่างกัน เพื่อหลีกเลี่ยงความล้มเหลวของโครงสร้างเนื่องจากการกัดกร่อนทางเคมีไฟฟ้าหรือคุณสมบัติทางกลที่ไม่ตรงกัน
2. การเพิ่มประสิทธิภาพโทโพโลยีของรูปแบบโครงสร้าง: ทำให้การส่งแรง "มีประสิทธิภาพ" มากขึ้น
การเพิ่มประสิทธิภาพโทโพโลยีคือการค้นหารูปแบบการกระจายที่เหมาะสมที่สุดของวัสดุตามน้ำหนักและข้อจำกัดในพื้นที่การออกแบบที่กำหนดผ่านอัลกอริธึมทางคณิตศาสตร์ เพื่อให้บรรลุ "การกำจัดขี้เถ้าและรักษาสาระสำคัญ" และรับประกันความสามารถในการรับน้ำหนักในขณะที่ลดน้ำหนัก
นำวัสดุที่ซ้ำซ้อนออก: ใช้ซอฟต์แวร์การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) เพื่อจำลองสถานะความเค้นของโครงสร้าง ระบุ "พื้นที่ที่ซ้ำซ้อน" ที่มีความเครียดต่ำกว่า แล้วตัดออก ตัวอย่างเช่น การออกแบบคอลัมน์อุปกรณ์แบบดั้งเดิมส่วนใหญ่เป็นโครงสร้างที่มั่นคง หลังจากการเพิ่มประสิทธิภาพโทโพโลยีแล้ว สามารถออกแบบให้เป็นโครงตาข่ายกลวงหรือโครงสร้างผนังบางพร้อมโครงเสริมแรง โดยคงวัสดุไว้เพียงพอที่จุดความเข้มข้นของความเค้น ลดวัสดุในพื้นที่ที่ไม่มีความเค้น ลดน้ำหนักได้มากกว่า 30% และปรับปรุงความแข็ง
การอ้างอิงถึงโครงสร้างไบโอนิค: โครงสร้างทางชีวภาพในธรรมชาติ (เช่น รวงผึ้งและกระดูกนก) มีลักษณะ "น้ำหนักเบาและมีความแข็งแรงสูง" และสามารถนำไปใช้กับการออกแบบโครงสร้างเหล็กได้ ตัวอย่างเช่น แผงของแพลตฟอร์มอุปกรณ์ได้รับการออกแบบให้เป็นโครงสร้างแซนวิชแบบรังผึ้ง และชั้นแกนกลางใช้เหล็กผนังบาง ซึ่งไม่เพียงแต่ช่วยลดน้ำหนัก แต่ยังช่วยเพิ่มความสามารถในการรับน้ำหนักโดยรวมผ่านเอฟเฟกต์การกระจายตัวของโครงสร้างรังผึ้ง
การปรับปรุงรูปร่างหน้าตัดให้เหมาะสม: รูปทรงเรขาคณิตของหน้าตัดของส่วนประกอบมีผลกระทบอย่างมากต่อความสามารถในการรับน้ำหนัก ภายใต้พื้นที่หน้าตัดเดียวกัน โมเมนต์ความเฉื่อยและโมดูลัสหน้าตัดของส่วนรูปตัว I รูปกล่อง และส่วนวงกลมจะมีขนาดใหญ่กว่า และความต้านทานการดัดงอและแรงบิดจะดีกว่า ตัวอย่างเช่น เพลาขับใช้ส่วนท่อกลมกลวงแทนเหล็กกลมตัน และโดยทั่วไปแล้วความต้านทานแรงบิดจะเท่ากันเมื่อน้ำหนักลดลง 50% คานหน้าใช้ส่วนรูปตัว I แทนส่วนสี่เหลี่ยม และความสามารถในการรับน้ำหนักการดัดงอสามารถเพิ่มได้ 40% ภายใต้น้ำหนักตายเท่าเดิม
3. การเพิ่มประสิทธิภาพวิธีการเชื่อมต่อ: ลด "ภาระพิเศษ" และปรับปรุงความแข็งโดยรวม
โหนดเชื่อมต่อเป็นจุดอ่อนของโครงสร้างเหล็ก วิธีการเชื่อมต่อที่ไม่สมเหตุสมผลจะทำให้น้ำหนักเพิ่มขึ้น ลดความแข็งโดยรวม และยังทำให้เกิดความเครียดอีกด้วย การออกแบบการเชื่อมต่อให้เหมาะสมที่สุดต้องคำนึงถึงความแข็งแกร่ง น้ำหนักเบา และความเป็นไปได้ในการก่อสร้าง
การเพิ่มประสิทธิภาพของการเชื่อม: ใช้การเชื่อมอย่างต่อเนื่องแทนการเชื่อมเป็นระยะๆ เพื่อลดความยาวรวมของการเชื่อมในขณะที่มั่นใจถึงความแข็งแรงในการเชื่อมต่อ สำหรับการเชื่อมต่อแผ่นหนา ให้ใช้การเชื่อมร่องแทนการเชื่อมฟิเล เพื่อลดปริมาตรการเชื่อมและโซนที่ได้รับผลกระทบจากความร้อน และลดความเครียดเพิ่มเติมที่เกิดจากการเสียรูปของการเชื่อม นอกจากนี้ ตำแหน่งของรอยเชื่อมยังได้รับการปรับปรุงให้เหมาะสมผ่านการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ เพื่อหลีกเลี่ยงการเกิดรอยเชื่อมที่จุดความเข้มข้นของความเค้น และปรับปรุงความน่าเชื่อถือของโหนด
การออกแบบการเชื่อมต่อโบลต์ที่ประณีต: ข้อมูลจำเพาะและปริมาณของโบลต์ได้รับการคำนวณอย่างแม่นยำตามขนาดแรง เพื่อหลีกเลี่ยงการใช้โบลต์ขนาดใหญ่หรือโบลต์มากเกินไป ตัวอย่างเช่น การเชื่อมต่อหน้าแปลนของอุปกรณ์บางอย่างเดิมได้รับการออกแบบให้ใช้สลักเกลียว M20 จำนวน 12 ตัว หลังจากการวิเคราะห์แรง ได้มีการปรับเป็นสลักเกลียว M18 จำนวน 8 ตัว ซึ่งไม่เพียงตรงตามข้อกำหนดด้านความแข็งแรง แต่ยังช่วยลดการใช้วัสดุของสลักเกลียวและหน้าแปลนอีกด้วย

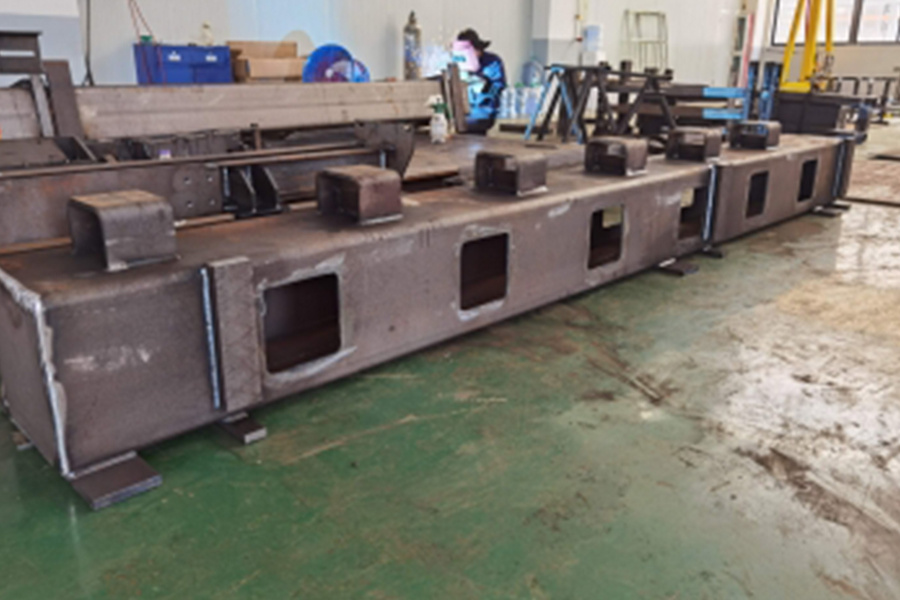

กระบวนการขึ้นรูปแบบผสมผสาน: สำหรับส่วนประกอบที่ซับซ้อน กระบวนการดัดโค้ง การตัดด้วยเลเซอร์ และการปั๊มขึ้นรูปโดยรวมจะถูกนำมาใช้เพื่อลดจำนวนการต่อรอย ตัวอย่างเช่น หากโครงสร้างเฟรมของอุปกรณ์ถูกประกบด้วยแผ่นเหล็กหลายแผ่น น้ำหนักของรอยเชื่อมและตัวเชื่อมต่อจะเพิ่มขึ้น อย่างไรก็ตาม ด้วยการดัดแผ่นเหล็กทั้งหมดเข้ากับตัวเฟรมด้วยเครื่องดัดขนาดใหญ่ จุดประกบจะลดลง 70% น้ำหนักจะลดลง 15% และความแข็งโดยรวมจะดีขึ้นอย่างมาก
4. เสริมสร้างความแข็งแกร่งและความมั่นคง: หลีกเลี่ยง "ความไม่มั่นคงเนื่องจากความเบา"
การออกแบบที่มีน้ำหนักเบาจะต้องขึ้นอยู่กับความแข็งแกร่งและความมั่นคงของโครงสร้าง มิฉะนั้นความจุแบริ่งอาจล้มเหลวเนื่องจากการเสียรูปหรือความไม่มั่นคงมากเกินไป
การจัดเรียงที่เหมาะสมของโครงเสริมแรง: โครงเสริมแรง (เช่น โครงรูปตัวยูและรูปตัว L) จะถูกติดตั้งไว้บนพื้นผิวของส่วนประกอบที่มีผนังบางเพื่อปรับปรุงความแข็งเฉพาะจุดโดยการเปลี่ยนโมเมนต์ความเฉื่อยของส่วนนั้น ตัวอย่างเช่น เปลือกแผ่นบางของอุปกรณ์สามารถเปลี่ยนรูปได้ง่ายเมื่ออยู่ภายใต้ภาระที่สม่ำเสมอ หลังจากเพิ่มซี่โครงเสริมตามยาวและตามขวางตามทิศทางของแรง ความแข็งจะเพิ่มขึ้นมากกว่า 50% เมื่อใช้วัสดุเพิ่มขึ้น 5%
การตรวจสอบและการปรับความเสถียร: สำหรับแท่งเรียว ส่วนประกอบที่มีผนังบาง และส่วนประกอบอื่นๆ ที่มีแนวโน้มที่จะไม่เสถียร ความเสถียรของส่วนประกอบดังกล่าวต้องได้รับการตรวจสอบโดยสูตรของออยเลอร์ หากจำเป็น ให้เพิ่มการรองรับด้านข้างหรือปรับรูปร่างหน้าตัด (เช่น การเปลี่ยนส่วนสี่เหลี่ยมเป็นส่วนรูปตัว I) เพื่อเพิ่มภาระความไม่มั่นคงวิกฤตโดยไม่เพิ่มน้ำหนักมากเกินไป
การใช้งานพรีโหลดอย่างสมเหตุสมผล: สำหรับส่วนประกอบรับน้ำหนักที่เชื่อมต่อกับโบลต์ จะมีการใช้พรีโหลดที่เหมาะสมเพื่อทำให้คอนเนคเตอร์แน่นพอดี ลดการเสียรูปสัมพัทธ์ระหว่างการทำงาน และปรับปรุงความแข็งโดยรวม ตัวอย่างเช่น สลักเกลียวเชื่อมต่อระหว่างที่นั่งแบริ่งและฐานของอุปกรณ์สามารถเพิ่มความแข็งของพื้นผิวข้อต่อได้ 20%~30% หลังจากใช้พรีโหลด
5. การผสมผสานระหว่างการจำลองและการทดลอง: ใช้ข้อมูลเพื่อ "คุ้มกัน" ผลการปรับให้เหมาะสม
การปรับโครงสร้างให้เหมาะสมที่สุดไม่สามารถพึ่งพาประสบการณ์เพียงอย่างเดียว แต่จำเป็นต้องได้รับการตรวจสอบผ่านการวิเคราะห์แบบจำลองและการทดสอบทางกายภาพเพื่อให้มั่นใจในความน่าเชื่อถือของแผนการออกแบบ
การวิเคราะห์การจำลององค์ประกอบจำกัด: ในขั้นตอนการออกแบบ ANSYS, ABAQUS และซอฟต์แวร์อื่นๆ ถูกนำมาใช้เพื่อสร้างแบบจำลองสามมิติเพื่อจำลองการกระจายความเครียด การเสียรูป และความล้าอายุภายใต้ภาระและสภาพการทำงานที่แตกต่างกัน พารามิเตอร์โครงสร้าง (เช่น ความหนาของผนัง ตำแหน่งแผ่นซี่โครง และขนาดหน้าตัด) จะถูกปรับผ่านการวนซ้ำหลายครั้งจนกระทั่งพบจุดสมดุลระหว่าง "น้ำหนักเบา" และ "ความแข็งแรงสูง" ตัวอย่างเช่น แขนหมุนของหุ่นยนต์เชื่อมได้ลดน้ำหนักลง 25% และความเค้นสูงสุดลง 10% หลังจากการเพิ่มประสิทธิภาพการจำลอง 5 รอบ ซึ่งตรงตามข้อกำหนดการใช้งานอย่างสมบูรณ์
การตรวจสอบการทดสอบทางกายภาพ: การทดสอบโหลดแบบคงที่ การทดสอบโหลดแบบไดนามิก และการทดสอบความล้าจะดำเนินการบนต้นแบบที่ได้รับการปรับปรุงเพื่อตรวจสอบความสามารถในการรับน้ำหนักและความทนทานที่แท้จริง ตัวอย่างเช่น คานรับน้ำหนักที่ได้รับการปรับปรุงอย่างเหมาะสมจะถูกโหลดและทดสอบโดยเครื่องทดสอบไฮดรอลิก และโหลดผลผลิตและขีดจำกัดโหลดจะถูกบันทึกไว้เพื่อให้แน่ใจว่าไม่ต่ำกว่ามาตรฐานการออกแบบ โหลดแบบไดนามิกระหว่างการทำงานของอุปกรณ์จะถูกจำลองโดยการทดสอบตารางการสั่นสะเทือนเพื่อตรวจสอบว่าโครงสร้างสะท้อนหรือเปลี่ยนรูปมากเกินไปหรือไม่
กลไกการปรับปรุงซ้ำ: ข้อมูลการทดสอบป้อนกลับไปยังแบบจำลอง ปรับเปลี่ยนพารามิเตอร์ (เช่น คุณสมบัติของวัสดุ เงื่อนไขขอบเขต) และเพิ่มประสิทธิภาพการออกแบบเพิ่มเติม ตัวอย่างเช่น หากพบว่าการเสียรูปจริงของส่วนประกอบมากกว่าผลการจำลองในระหว่างการทดสอบ จำเป็นต้องตรวจสอบอีกครั้งว่าข้อจำกัดของแบบจำลองสอดคล้องกับสถานการณ์จริงหรือไม่ และปรับการออกแบบโครงสร้าง
6. การทำงานร่วมกันระหว่างกระบวนการและการออกแบบ: ทำให้การออกแบบ "ลงจอด" มีประสิทธิภาพมากขึ้น
การเพิ่มประสิทธิภาพโครงสร้างจำเป็นต้องคำนึงถึงความเป็นไปได้ของกระบวนการผลิต ไม่เช่นนั้นการออกแบบที่ดีที่สุดก็ยังทำได้ยาก ผู้ผลิตจำเป็นต้องรวมความสามารถของอุปกรณ์และคุณลักษณะกระบวนการของตนเองเพื่อรวมข้อกำหนดของกระบวนการไว้ในขั้นตอนการออกแบบ

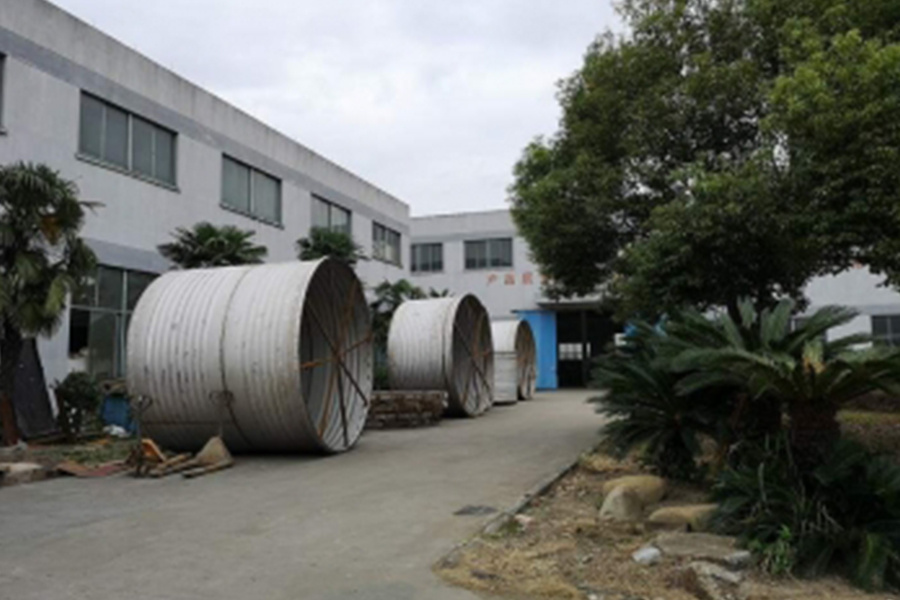

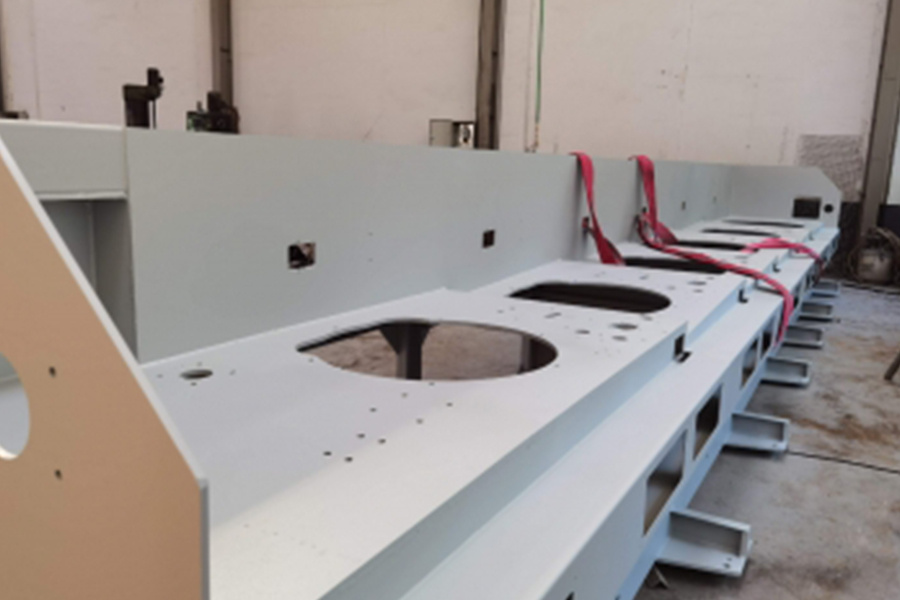

ตัวอย่างเช่น บริษัท Jiaxing Dingshi Machinery Manufacturing Co., Ltd สามารถรองรับการแปรรูปและการผลิตโครงสร้างที่ซับซ้อนด้วยอุปกรณ์ที่ทันสมัย เช่น พื้นที่การผลิตในร่มขนาด 15,000 ตารางเมตร ศูนย์ประมวลผลโครงสำหรับตั้งสิ่งของขนาดใหญ่ 6 เมตร × 3.5 เมตร และเครื่องตัดแผ่นเลเซอร์ขนาด 30 กิโลวัตต์ นักออกแบบทางเทคนิคมืออาชีพ 20 คนของบริษัทมีความสามารถในการแปลงการออกแบบการเขียนแบบที่แข็งแกร่ง และสามารถแปลงการออกแบบโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมเป็นการเขียนแบบกระบวนการผลิตได้อย่างแม่นยำ ช่วยให้มั่นใจได้ว่าการปรับโครงสร้างโทโพโลยี การเลือกใช้วัสดุ และโซลูชันอื่นๆ จะถูกนำไปใช้ในการผลิตจริง เช่น การใช้เครื่องดัดงอ 600 ตันเพื่อให้ได้การขึ้นรูปแบบบูรณาการของส่วนประกอบที่มีผนังบางขนาดใหญ่และลดการต่อประกบ ด้วยอุปกรณ์การเชื่อมประเภทต่างๆ 50 ชนิดและทักษะอันยอดเยี่ยมของช่างเชื่อมที่ผ่านการรับรอง 60 ราย รับประกันความแข็งแรงและความแม่นยำของการเชื่อมที่ซับซ้อน โดยให้การสนับสนุนกระบวนการที่เชื่อถือได้สำหรับการเพิ่มประสิทธิภาพโครงสร้าง
